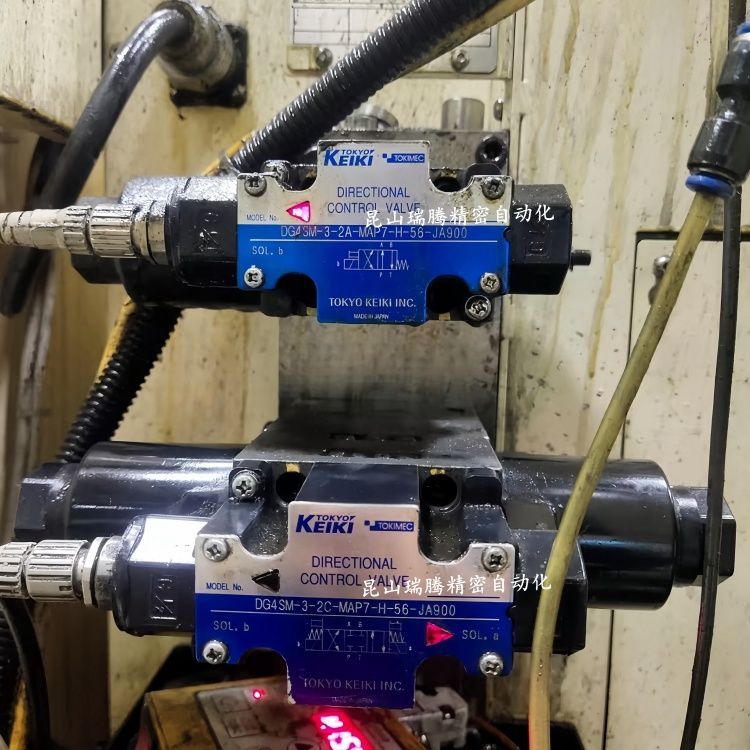

DG4SM-3-2A-MAP7-H-56-JA900东京计器TOKYOKEIKI小功率二位四通TOKIMEC电磁阀

DG4SM-3-2A-MAP7-H-56-JA900东京计器TOKYOKEIKI小功率二位四通TOKIMEC电磁阀

品牌：TOKYO KEIKI东京计器 (TOKIMEC 东机美)

产地：日本

型号：DG4SM-3-2A-MAP7-H-56-JA900

DG4SM-3-2A-MAP7-H-56-JA900东京计器TOKYOKEIKI小功率二位四通TOKIMEC电磁阀
1 适用液压油
   无记号：石油类液压油、水 • 乙二醇类液压油
   F3：磷酸酯类液压油
2 小功率小型电磁换向阀（板式安装型） 湿式电磁铁芯型
3 安装面尺寸 3：ISO 4401-03
4 阀芯型号 参考 E12-2 页
5 弹簧置位方式
   A：弹簧偏置 A 型（2 位、单电磁铁）
   B：弹簧偏置 B 型（2 位、单电磁铁）
   C：弹簧对中型（3 位、双电磁铁）
   N：无弹簧定位型（2 位、双电磁铁）
6 电磁铁安装方向（适用于弹簧置位方式 A，B）
   无记号：标准（励磁时 P → B，A → T）
   L：电磁铁的安装方向与标准相反 （励磁时 P → A，B → T）
7 电气布线方式
   P：电磁铁插件方式接线盒、G1/2
   KU：引线方式（标准引线长度为 350 mm）
8 电气附件
   无记号：无电气附件（适用于电气布线方式 KU）
   7：带指示灯以及电涌抑制器（适用于电气布线方式 P）
9 电磁铁电源电压
   G：DC12 V
   H：DC24 V
10 端口阻尼器（选配）
   无记号：无端口阻尼器（标准）
   带阻尼器的示例 ＜例 1 ＞ P08（P 端口上带有直径为 0.8 mm 的阻尼器） 　　　　　　　
   阻尼器直径 端口名（适用于 A，B，P，T 各端口）
   ＜例 2 ＞ B12（B 端口上带有直径为 1.2 mm 的阻尼器）
   ＜例 3 ＞ *多可以 2 个端口进行组合 按照 PTAB 的顺序组合 P10T12，P08B10
11 设计编号：56
