• 东京计器TOKYOKEIKIDG4VC-3-24A-M-PN2-H-7-A30B30-56电磁换向阀DC24V内置驱动回路

    详细信息

     品牌:东京计器TOKYOKEIKI  型号:DG4VC-3-24A-M-PN2-H-7-A30B30-5  材质:铸铁
     连接形式:底板式  类型:二位四通  公称通径:NG06 mm
     适用介质:油品  流动方向:换向  零部件及配件:阀体
     用途:换向  标准:日标  形态:滑阀型
     压力环境:高压  工作温度:常温

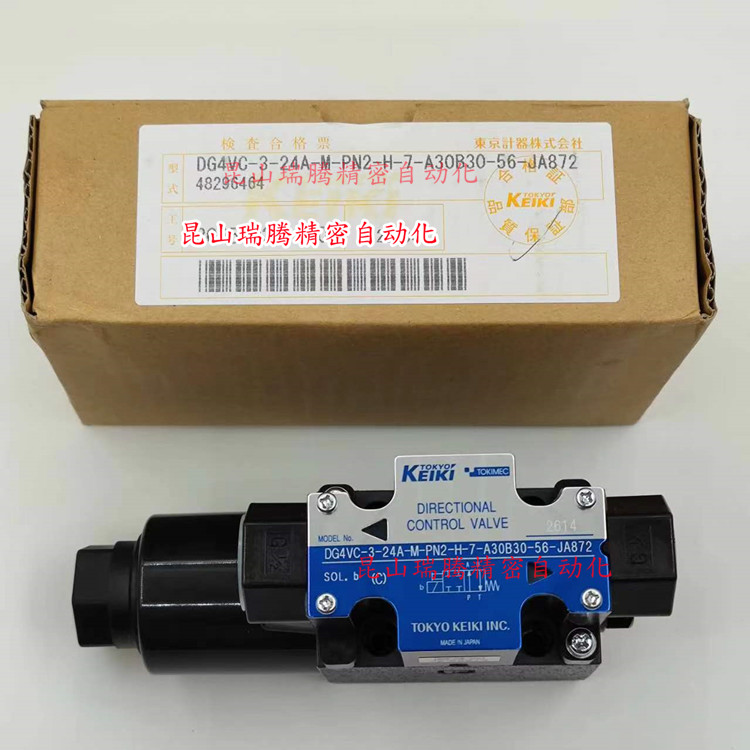

    东京计器TOKYOKEIKIDG4VC-3-24A-M-PN2-H-7-A30B30-56电磁换向阀DC24V内置驱动回路

    品牌: TOKYO KEIKI 东京计器 (原旧称TOKIMEC 东机美)
    原产地:日本
    型号:
    DG4VC-3-24A-M-PN2-H-7-A30B30-56 新型号
    DG4VC-3-24A-M-PN2-H-7-A30B30-54 老款已停产
    东京计器DG4VC-3系列电磁换换阀内置驱动回路。在信号端子上连接PLC 等,可以直接驱动。性能和DG4V-3 相同(直流电源)。

    东京计器TOKYOKEIKIDG4VC-3-24A-M-PN2-H-7-A30B30-56电磁换向阀DC24V内置驱动回路


    1 适用液压油
        无记号:石油系类压油、水• 乙二醇类液压油
        F3:磷酸酯类液压油
    2 内置驱动回路的小型电磁换向阀(板式安装型)
        湿式电磁铁芯型
    3 安装面尺寸
        3:ISO 4401-03
    4 阀芯型号
        参考E2-6、E2-7 页
    5 弹簧置位方式
        A:弹簧偏置A 型(2 位、单电磁铁)
        B:弹簧偏置B 型(2 位、单电磁铁)
        C:弹簧对中型(3 位、双电磁铁)
        N:无弹簧定位型(2 位、双电磁铁)
    6 电磁铁安装方向(适用于弹簧置位方式A,B)
        无记号:标准(励磁时P → B,A → T)
        L:电磁铁的安装方向与标准相反(励磁时P → A,B → T)
    7 电气布线方式
        P:电磁铁插件方式接线盒、G1/2
    8 触点输入类型
        S2:SINK
        N2:SOURCE
    9 电磁铁电源电压
        H:DC24V
    10 T 端口允许背压
        7:20.6 MPa
    11 端口阻尼器(选配)
        无记号:无端口阻尼器(标准)
        带阻尼器的示例
        < 例1> P08(P 端口上带有直径为0.8 mm 的阻尼器)
    阻尼器直径端口名(适用于A,B,P,T 各端口)
    < 例2> B12(B 端口上带有直径为1.2 mm 的阻尼器)
    < 例3> Max.可以2 个端口进行组合
               按照PTAB 的顺序组合
               P10T12,P08B10
    12 设计编号:56
    13 特殊编号:JA872
    东京计器TOKYOKEIKIDG4VC-3-24A-M-PN2-H-7-A30B30-56电磁换向阀DC24V内置驱动回路
