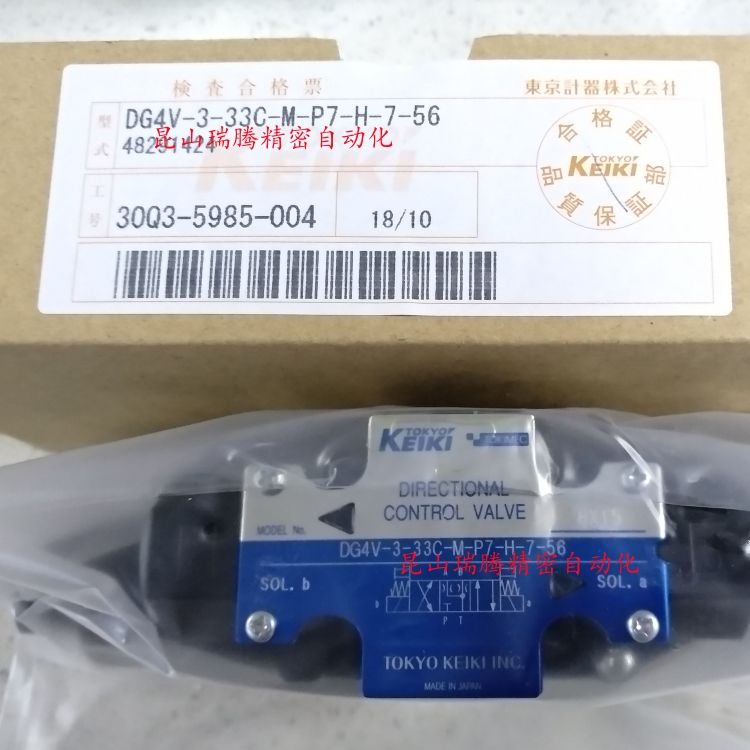

DG4V-3-33C-M-P7-H-7-56东京计器TOKYO KEIKI三位四通电磁阀DC24V液压电磁换向阀

品牌:TOKYO KEIKI东京计器 (原旧商标 TOKIMEC 东机美)

型号:

　　　DG4V-3-33C-M-P7-H-7-56 新型号

　　　DG4V-3-33C-M-P7-H-7-54 已停产
           DG4V-3-33C-M-P7-H-7-52 已停产

接电型式: 接线盒接电

使用电压: DC24V

原产地: 日本

包装: 原厂原装

通径:六通径

DG4V-3-33C-M-P7-H-7-56东京计器TOKYO KEIKI三位四通电磁阀DC24V液压电磁换向阀

1 适用液压油
　　无记号：石油类液压油、水乙二醇类液压油
　　F3：磷酸酯类液压油
2 小型电磁换向阀（板式安装型）
　　湿式电磁铁芯型
3 安装面尺寸
　　3：ISO 4401-03
4 阀芯型号
　　参考 E10-2 页
5 弹簧置位方式
　　A：弹簧偏置 A 型（2 位、单电磁铁）
　　B：弹簧偏置 B 型（2 位、单电磁铁）
　　C：弹簧对中型（3 位、双电磁铁）
6 电磁铁安装方向（适用于弹簧置位方式 A，B）
　　无记号：标准（励磁时 P → B，A → T）
　　L：电磁铁的安装方向与标准相反
　　（励磁时 P → A，B → T）
7 电气布线方式
　　P：电磁铁插件方式接线盒、G1/2
　　U：DIN43650 连接器、Pg.11
　　KU：引线方式（ 标 准 引 线 长 度 为 350 mm， 仅 适 用 于DC12V、24V）
8 电气附件
　　无记号：无电气附件（适用于电气布线方式 P，KU）
　　　　　　无连接器（适用于电气布线方式 U）
　　　　1：无电气附件，带连接器（适用于电气布线方式 U）
　　4：带电涌抑制器（适用于电气布线方式 KU，电磁铁消磁时间长）
　　7：带指示灯以及电涌抑制器（DC 标准）
　　9：带ADC电磁铁用整流器（电磁铁消磁时间短）以及指示灯、电涌抑制器

　　12：带ADC电磁铁用整流器（电磁铁消磁时间长）以及指示灯、电涌抑制器

9 电磁铁电源电压
　　（参考 E10-2 页）
10 T 端口允许背压
　　7：20.6 MPa
11 端口阻尼器（选配）
　　无记号：无端口阻尼器（标准）
　　带阻尼器的示例
　　　　＜例 1 ＞ P08（P 端口上带有直径为 0.8 mm 的阻尼器）
　　　　　　阻尼器直径
　　　　　　端口名（适用于 A，B，P，T 各端口）
　　　　＜例 2 ＞ B12（B 端口上带有直径为 1.2 mm 的阻尼器）
　　　　＜例 3 ＞ *多可以 2 个端口进行组合
　　　　表示按照 PTAB 的顺序组合P10T12，P08B10
12 设计编号：56

DG4V-3-33C-M-P7-H-7-56东京计器TOKYO KEIKI三位四通电磁阀DC24V液压电磁换向阀
