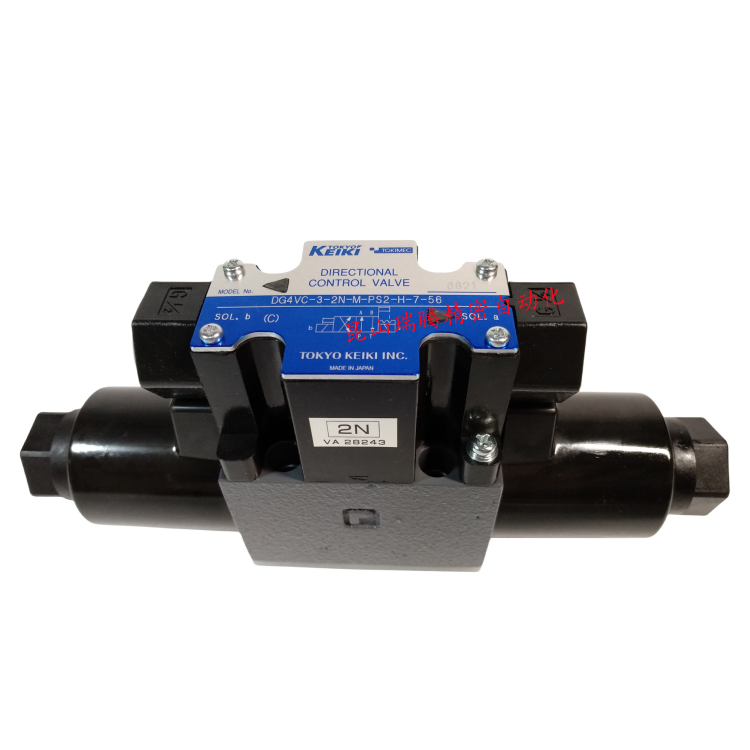

DG4VC-3-2N-M-PS2-H-7-56东京计器TOKYOKEIKI电磁换向阀DC24V内置驱动回路

DG4VC-3-2N-M-PS2-H-7-
1 适用液压油
    无记号：石油系类压油、水• 乙二醇类液压油
    F3：磷酸酯类液压油
2 内置驱动回路的小型电磁换向阀（板式安装型）
    湿式电磁铁芯型
3 安装面尺寸
    3：ISO 4401-03
4 阀芯型号
    参考E2-6、E2-7 页
5 弹簧置位方式
    A：弹簧偏置A 型（2 位、单电磁铁）
    B：弹簧偏置B 型（2 位、单电磁铁）
    C：弹簧对中型（3 位、双电磁铁）
    N：无弹簧定位型（2 位、双电磁铁）
6 电磁铁安装方向（适用于弹簧置位方式A，B）
    无记号：标准（励磁时P → B，A → T）
    L：电磁铁的安装方向与标准相反（励磁时P → A，B → T）
7 电气布线方式
    P：电磁铁插件方式接线盒、G1/2
8 触点输入类型
    S2：SINK
    N2：SOURCE
9 电磁铁电源电压
    H：DC24V
10 T 端口允许背压
    7：20.6 MPa
11 端口阻尼器（选配）
    无记号：无端口阻尼器（标准）
    带阻尼器的示例
    < 例1> P08（P 端口上带有直径为0.8 mm 的阻尼器）
阻尼器直径端口名（适用于A，B，P，T 各端口）
< 例2> B12（B 端口上带有直径为1.2 mm 的阻尼器）
< 例3> Max.可以2 个端口进行组合
           按照PTAB 的顺序组合
           P10T12，P08B10
12 设计编号：56
