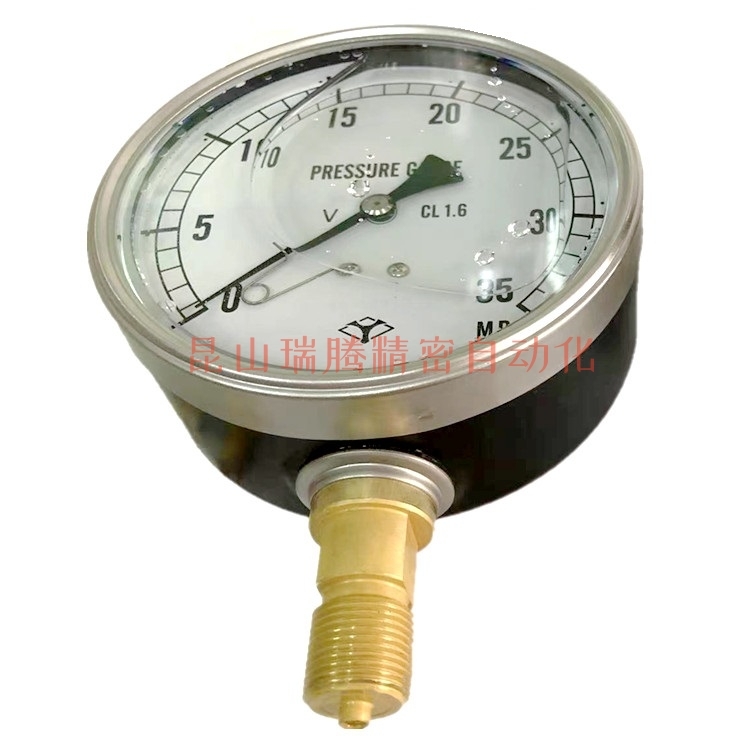

LAGU-G3/8-100X35MPa淀川计器YODOGAWA KEIKI充油耐震压力表

产品说明：由于完全密封的压力表内的甘油液的有效抵抗振动，由于机械振荡的指针的运动被缓冲。甘油液有润滑压力表内部轴承、齿轮部等磨损部位的作用，提高内部机构的耐久性。

表盘大小：100

圆売形狀：A型无缘形

安装型式：直立式（径向）

压力范围：0~100MPa

功能：耐振型/表內填充甘油液

接口螺纹：G3/8（PF3/8）

外观型式：AU G3/8 100X1000MPa

日本工业压力表的选用

日本工业压力表的选用,依据日本JIS工业标准,应根据使用工艺生产要求，针对具体情况做具体分析。在满足工艺要求的前提下，应本着成本考量原则全面综合地考虑，一般应考虑以下几个方面的问题：

一．类型的选用

压力表类型的选用必须满足工艺生产的要求。例如是否需要远传、自动记录或报警；被测量的介质(如被测介质的温度高低、粘度大小、腐蚀性、洁净程度、是否易燃易爆等)是否对压力表提出特殊要求，现场环境条件(如湿度、温度、磁场强度、振动等)对压力表类型的要求等。因此根据工艺要求正确地选用压力表类型是保证压力表正常工作及安全生产的重要前提。

例如普通压力表的波登管多采用铜合金(高压的采用合金钢)，而氨用压力表波登管的材料却都采用碳钢（或者不锈钢），不允许采用铜合金。因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。

氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。

LAGU-G3/8-100X35MPa淀川计器YODOGAWA KEIKI充油耐震压力表

二．测量范围的确定

为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的Max.压力值。根据“化工自控设计技术规定”，在测量稳定压力时，Max.工作压力不应超过测量上限值的2/3;测量脉动压力时，Max.工作压力不应超过测量上限值的1/2;测量高压时，Max.工作压力不应超过测量上限值的3/5。一般被测压力的Min.值应不低于压力表测量上限值的1/3。从而保证压力表的输出量与输人量之间的线性关系. 提升压力表测量结果的度和灵敏度。

根据被测量参数的Max.值和Min.值计算出压力表的上、下限后、不能以此数值直接作为压力表的测量范围。我们在选用压力表的标尺上限值时，应在日本JIS工业标准系列中选取。日本JIS工业标准测量范围标准系列有:-0.1~0.06至0.16;0~1或至1.6、2.5、4、6、10、16、25、40、60、100MPa(其中n为自然整数.可为正、负值)。

三．精度级的选取

根据工艺生产允许的Max.误差和选定的压力表程、计算出压力表允许的Max.引用误差，在于日本JIS工业标准的精度等级中确定压力表的精度。一般来说，所选用的压力表越精密，则测量结果越、可靠。但不能认为选用的压力表精度越高越好.因为越精密的压力表一般价格越贵，操作和维护越费事。因此，在满足制程工艺的前提下，应尽可能选用精度较低、价廉耐用的压力表。
LAGU-G3/8-100X35MPa淀川计器YODOGAWA KEIKI充油耐震压力表

选购中的注意事项
在一般压力表的选购和订货中应明确以下几点：
1压力表种类：要明确是一般压力表、氧压表、电接点压力表、氨压表等；
2压力表型号：不同的压力表制造商有不同的型号，但要在合同中明确写出；
3压力表的外径尺寸：Φ40，Φ50，Φ60，Φ100，Φ150，Φ200，Φ250。
4 安装方式：径向、轴向、带前边、带后边、有无安装孔位、有无固定金具。
5 测量范围：真空计— -0.1~0MPa
            压力表— 0至测量上限
            连成计—负压至正压,例如-0.1~0.16MPa
6 精度等级：±0.5%F.S；±1.0%F.S；±1.6%F.S；±2.5%F.S；±3.0%F.S；±4.0%F.S

7 接头螺纹：R1/8、G1/8、G1/4、R1/4、G3/8、R3/8、G1/2、R1/2
在特殊压力表的采购和订货中，除了应明确以上几点外，还应根据不同的压力表明确以下几点：
1压力表名称：隔膜压力表、防腐压力表、耐震压力表、膜盒压力表等
2 对隔膜压力表：
a 根据不同的用途，应明确波登管内的灌充液（硅油、甘油、食用油、氟油等）
b 根据被测介质的 腐蚀情况，应明确膜片的材质（如SUS316、钽片、钛片、蒙乃尔合金、哈氏合金、镀膜等）
c 如是法兰连接，应明确法兰的执行标准、尺寸、材质等
3 对耐震压力表应明确表壳内的减振液（甘油、硅油(用于极寒地区)。
4 防腐压力表应根据被测介质的腐蚀性或工作环境的腐蚀性，明确接液部螺纹、波登管和表壳等的材质。
