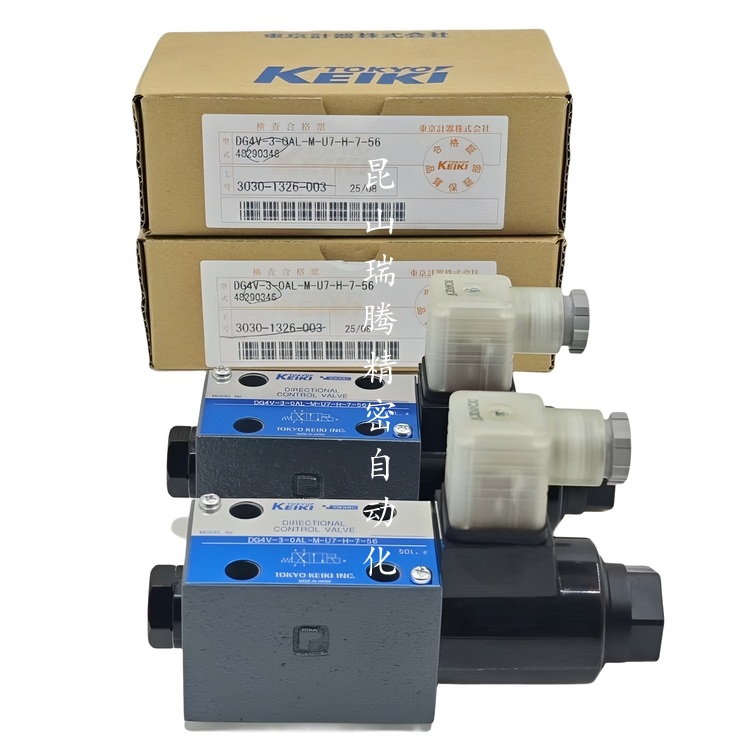

DG4V-3-0AL-M-U1-H-7-56东京计器TOKYOKEIKITOKYOKEIKI液压电磁换向阀DG4V-3-OAL-M-U1-H-7-56， 接电型式: DIN插头式接电， 使用电压: DC24V，原产地: 日本， 包装: 原厂原装， 通径:六通径  东京计器 DG4V-3-2A-M-U7-H-7-56 东机美TOKIMEC
品牌:  TOKYO KEIKI东京计器(原旧商标 TOKIMEC 东机美)
產地: 日本
型號:
DG4V-3-0AL-M-U1-H-7-56 新款型号
DG4V-3-0AL-M-U1-H-7-54 已停产
DG4V-3-0AL-M-U1-H-7-52 已停产

DG4V-3-0AL-M-U1-H-7-56 东京计器液压电磁换向阀

一、基本概述

东京计器 (Tokyo Keiki) 生产的 DG4V-3 系列湿式电磁换向阀，适用于液压系统方向控制，通过电磁铁驱动阀芯切换，实现油流方向改变，控制执行元件 (液压缸或液压马达) 的启停和运动方向東京計器株式会社。

二、型号解析

位置	代码	含义
1-4 位	DG4V	系列名称 (小型电磁换向阀)
5 位	-3	阀体尺寸 (NG6，通径约 6mm)
6 位	-0AL	阀芯型号 (0A 系列，L 表示电磁铁安装方向与标准相反)
7 位	-M	弹簧偏置方式 (M 型)
8 位	-U1	电气连接方式 (DIN43650 连接器)
9 位	-H	电源电压 (DC24V)
10 位	-7	T 口允许背压 (20.6MPa)
11 位	-56	设计编号

注：型号前可加 (F3) 表示适用于磷酸酯类液压油，否则适用于石油类和水乙二醇类液压油

三、技术参数

参数	数值	备注
*高使用压力	35 MPa (350 bar)	峰值可达 420 bar
*大流量	40 L/min	取决于阀芯型号和工作压力
T 口允许背压	20.6 MPa	型号中 "-7" 表示
电源电压	DC24V	型号中 "-H" 表示 (另有 12V、100V 可选)
消耗功率	约 28W	直流型标准值
响应时间	≤30ms	典型换向时间
切换频率	≤300 次 / 分钟	单电磁铁
适用油温	-10℃~50℃	标准工作范围
推荐粘度	ISO VG22、32、46	适用粘度范围 15~400 cSt
安装方式	板式安装	符合 ISO 4401-03 标准
重量	约 1.6~2.0kg	取决于具体配置

四、工作原理

湿式电磁结构：电磁铁与液压油直接接触，散热好，寿命长，噪音低，滑动部不使用密封圈，减少漏油风险東京計器株式会社。
工作过程：

• 断电状态：弹簧复位，阀芯处于中位，P 口 (进油) 与 T 口 (回油) 连通，A、B 口封闭
• 通电状态：电磁力克服弹簧力，阀芯移动，改变油流路径，P→A，B→T (或 P→B，A→T，取决于阀芯类型)
• 手动应急：配备手动操作装置，在电气故障时可人工控制

0AL 阀芯特点：

• 弹簧偏置 A 型 (单电磁铁控制)
• 中位机能：P 与 T 连通，A、B 封闭
• 应用：适合泵卸荷，液压缸锁定的回路

五、应用场景

广泛应用于工业自动化设备和工程机械领域：

• 液压机床
• 钢铁冶金设备
• 石油化工机械
• 船舶制造设备
• 注塑机、压铸机
• 农业机械

典型应用：需要泵卸荷且液压缸锁定的液压系统，以及需要精确控制油流方向的自动化生产线

六、选型要点

1. 根据流量选择：NG6 阀 (3 系列) 适合≤40L/min 的系统，更大流量可选 DG4V-5 (NG10) 或 DG4V-7 系列
2. 根据压力选择：
   • 标准型：≤35MPa
   • 特殊型：可定制更高压力规格
3. 根据电源选择：
   • 直流 (DC)：12V、24V、100V
   • 交流 (AC)：100V、110V、200V、220V
   • 交直流转换 (ADC)：适合电源不稳定场合
4. 根据控制要求选择：
   • 单电磁铁 (弹簧复位)：保持通电维持状态，节能但响应稍慢
   • 双电磁铁 (无弹簧定位)：断电保持当前状态，安全性高

七、维护与注意事项

1. 使用清洁液压油，定期更换滤芯，防止污染导致阀芯卡滞
2. 安装时确保紧固力矩均匀(6~8N・m)，避免泄漏
3. 检查电气连接是否牢固，防止松动引起故障
4. 定期检查电磁铁温升，不超过允许范围 (≤50℃)
5. 长期停用前应将系统压力释放，防止弹簧变形

总结

DG4V-3-0AL-M-U1-H-7-56 是东京计器一款高性能湿式电磁换向阀，具备响应快 (≤30ms)、低功耗 (28W)、内泄漏小 (<5mL/min)、寿命长等特点，适用于需要精确方向控制的液压系统，尤其适合泵卸荷与液压缸锁定的工业应用场景。如需更多详细技术参数或选型建议，可参考东京计器官方产品手册或联系其授权代理商
