• DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI东京计器TOKYO KEIKI

    详细信息

     品牌:东京计器TOKYO KEIKI  型号:DG4V-3-6C-M-U7-H-P20-100  加工定制:否
     材质:铸铁  连接形式:底板型  适用介质:油品
     压力环境:高压  标准:ISO 4401-03  外形:小型
     流动方向:换向  零部件及配件:阀体  驱动方式:电磁
     工作温度:常温  类型:三位四通

    DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI
    适用液压油:石油类液压油、水 乙二醇类液压油
    小型电磁换向阀(板式安装型):湿式电磁铁芯型
    安装面尺寸:ISO 4401-03
    弹簧置位方式:弹簧对中型(3 位、双电磁铁)
    电气布线方式:DIN43650连接器
    电气附件:带连接器(无指示灯)
    使用电压:DC24V

    DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI是湿式阀,所以耐用性高,而且切换声音小。另外,滑动部不使用密封件,所以无须担心漏油。不仅有 3 种类型的电气布线方式,而且还具有丰富的指示灯、电涌抑制器、交流直流转换整流器等电气选项。
    T 端口允许背压:20.6 MPa
    使用时的注意事项
    ● 安装方向
    为了确保无弹簧定位型确实处于切换状态,在安装时请保持阀芯轴处于水平状态。对于其他的弹簧置位方式,则没有限制。
    ● 电磁铁励磁
    必须要使一端的电磁铁消磁后再使另一端励磁。弹簧对中型、弹簧偏置型,请在回路切换中连续励磁。一旦消磁,则通过弹簧的弹力,阀芯会返回所规定的位置。无弹簧定位型虽然通过掣子力保持阀芯的切换状态,但是为了能确实进行回路切换,请保证电磁铁的励磁时间在 0.1 秒以上。
    ● T(油箱)端口的配管
    请不要给 T 端口施加超过允许背压的异常浪涌冲击压力。另外,由于是湿式结构,所以在使用时需要使阀内一直充满油液。
    ● 作为 2 方向,3 方向阀使用
    因为是作为 4 方向阀设计的,所以作为 2、3 方向阀使用时,*大流量会受限制。详细请与本公司联系。
    ● 长时间的电磁铁励磁
    如果高压且长时间励磁,则阀芯会出现卡阀现象,从而发生切换不良,请务必注意。
    ● 浪涌冲击压力引起的误动作
    尽量避免与容易产生浪涌冲击压力的油箱管路进行合流配管。如果给阀的 T 端口施加浪涌冲击压力,则阀芯会出现误动作,特别是在无弹簧定位型不励磁的情况下更容易发生该现象,请务必注意。
    ● 手动操作
    虽然按压手动操作钮,即可手动进行切换,但是如果油箱管路的背压较高,则操作力会增加,请务必注意。
    ● 电磁铁指示灯
    如果是带指示灯的型号,则电磁铁通电时会点灯。
    ● 电气布线的接线方法
    电磁铁和接线盒处于连接状态。电源线的连接方式请参考下图,连接到接线盒和 DIN 连接器。

    DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI,该型号电磁阀为板式安装型,湿式电磁铁芯型,具有切换声音小,反应速度快,无漏油等特点。

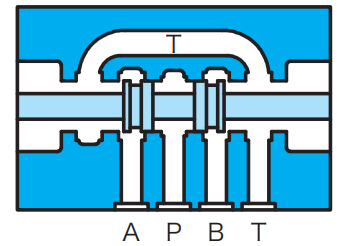

    滑阀阀芯    (型号  )

    名称 液压符号 阀芯关系图 功能以及用途
    6 A—B—T连接

    在对中位置,液压泵处于压力保持状态,传动器在处于浮动状态。

    2位置型,与阀芯型号为“2”时一样,适用于切换过程中持续保持液压泵压力的情况。虽然切换过程中同样也会发生冲击,但是和阀芯型号为“2”时相比,冲击小。

    DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI在对中位置,液压泵处于压力保持状态,传动器处于锁定状态,2位置型时,由于在切换过程中所有的端口均被全闭,所以会发生冲击,请务必注意。

    型号 Max.使用压力 Max.流量 油箱端口允许背压 切换频率(次/分) 质量kg
    交流 直流 交流直流切换 单电磁铁 双电磁铁
    DG4V-3-6C 35MPa 80L/min 21MPa 300 300 120 交流 直流 交流 直流
    1.5 1.6 1.8 2.0
     如有要求请与本昆山瑞腾联系咨询,以便向您推荐合适的产品,本公司常备有DG4V-3-6C-M-U7-H-P20-100三位四通TOKIMEC电磁阀DIN插头DC24V东京计器TOKYOKEIKI,价格优,货期短,部分常规型号长期备货,欢迎询价!
    关键词:东京计器电磁阀 TOKYOKEIKI电磁阀 TOKIMEC电磁阀 东机美电磁阀
