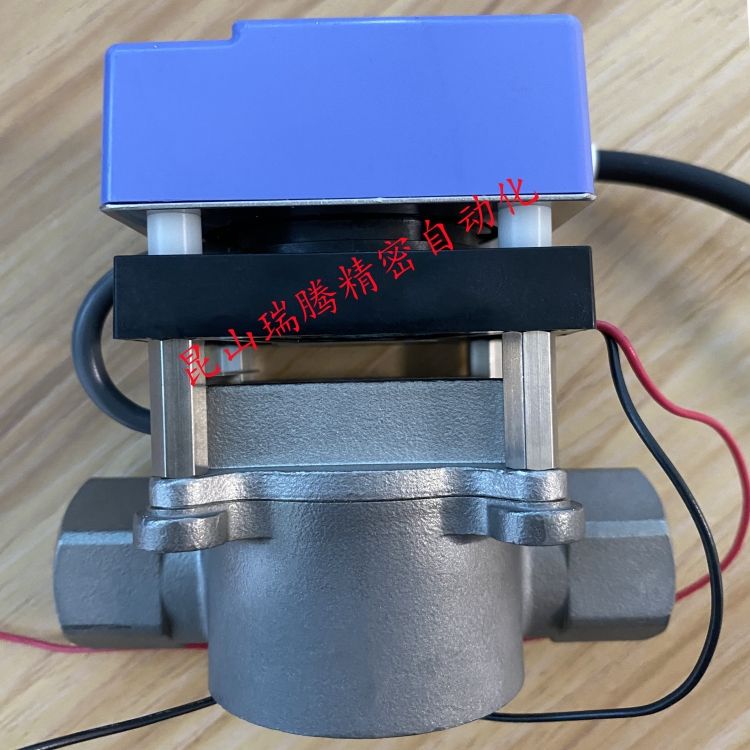

- REGAL JOINT高温水用流量传感器FS-30SC-0-B-3/8-24-A-N
详细信息
品牌：REGAL JOINT 加工定制：否 型号：FS-30SC-0-B-3/8-24-A-N 制作工艺：集成 输出信号：开关型 材料：混合物 材料晶体结构：单晶 防护等级：IP67 分辨率：±2.5％F.S. REGAL JOINT日本RGL JOINT高温水用流量传感器FS-30SC-0-B-3/8-24-A-N
品牌：REGAL JOINT (RGL JOINT)型号：FS-30SC-0-B-3/8-24-A-N 高温水用
使用电压：DC24V
特点：适用于0至150°C高温流体的叶轮式流量计
测量原理：
在叶轮上安装了一块磁铁，该叶轮根据流体的流量而旋转，并且霍尔元件可感应磁性。
通过磁性的变化来计算流量，并且可以在显示流量的同时输出各种信号。
通过微处理器检测流量／实际流量的模拟输出。

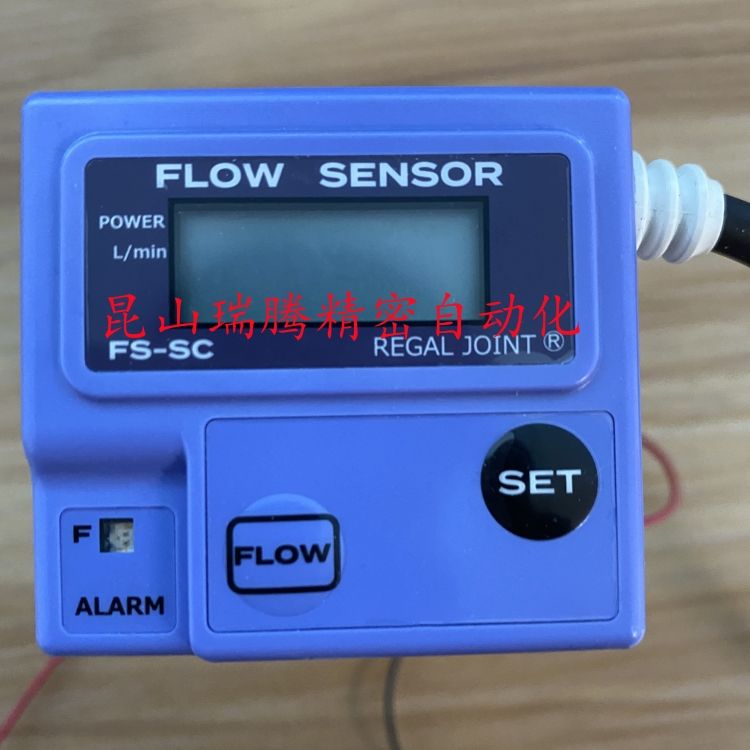

与模拟输出同时在LCD上进行数字显示。
通过LED灯显示实际流量是否达到期望的设定流量／警报输出（集电极开路输出）可能的。使用案例
防止成型品变形，质量稳定 顾客 某个打印机制造商 业务说明 视频办公机器和化学产品的生产，电子照相技术的研发，量产试生产，量产支持 介绍之前的问题 到目前为止，我们还没有监控冷却水，但是如果模具冷却水被灰尘（例如铁锈，刻面和密封胶带）堵塞，则模具的温度会由于这种影响而变得不稳定，这是一个问题。
此外，模具冷却水可能会在130°C附近流动高温水，因此即使进行监控，我仍在寻找一种能够处理高温的流量计。解决方案 我们建议流量计分别对应于90°C和150°C。通过监视模具温度，可以防止成型品的变形和变形，并且质量稳定。 REGAL JOINT日本RGL JOINT高温水用流量传感器FS-30SC-0-B-3/8-24-A-N
仕様表 型 式 FS-3N FS-10N FS-30N 流量範囲 0.5～3L/min 1.5～10L/min 5～30L/min 適用流体 工業用水／高温水 使用圧力 1.0 MPa ※1 流体温度 0～150℃(無凍結時) 周囲温度 0～40℃ 電源供給 センサ DC24V±10％ or DC12V±5％ ※2 ファン DC24V±10％ or DC12V±5％ ケーブル センサ AWM 20276（6芯／0.2ｍ㎡／500mm） ファン UL Style 1007 端末処理（2芯 ／AWG26／300mm） アナログ出力 DC0～10V（電圧出力） or 4～20mA（電流出力） ※3 アラーム出力 MAX DC40V?9?9100mA オープンコレクタA?9?9Bの2出力 ※4 消費電流 センサ MAX 20mA（電圧出力時）、MAX 40mA（電流出力時） ファン DC24Vのとき80ｍA、DC12Vのとき140mA 接続部材質 SCS14(SUS 316相当) 接液部材質 SCS14(SUS 316相当) 、 フッ素樹脂セラミック、フッ素ゴム オリフィス径 φ5 φ7.2 φ10 配管口径 Rc3/8 or Rc1/2 or Rc1/4 ※5 シール用Oリング材質 フッ素ゴム 保護構造 電子回路の防滴処理 取り付け姿勢 自 由 流れ方向 両方向 質量 約580g 流量計測 精度
※61.0～3.0L/minの範囲:
±2.5％ (F.S.)
0.5～1.0L/minの範囲:
±10.0％(F.S.)±2.5％ (F.S.)
アナログ出力 電圧出力(0～10V出力、負荷3kΩ以上)、電流出力(4～20mA、負荷300Ω以下) 流量表示 0.1ステップ2桁LCD 0.1ステップ3桁LCD 流れ表示 3点定速スクロールLCD アラーム表示 点灯 アラーム設定値を A L/min とすると 緑色：1.2×Aより上
黄色：(1～1.2)×A
赤色：A未満緑色：1.2×Aより上
黄色：(1～1.2)×A
赤色：A未満緑色：1.1×Aより上
黄色：(1～1.1)×A
赤色：A未満パワーダウン表示 電源供給×75％にて1点 点滅LCD * 1 1.0MPa是在20°C的流体温度下测得的。
* 2订货时可以从DC12V或DC24V中选择电源电压。
风扇电缆的规格与传感器的电源电压相同。
* 3对于模拟输出，订购时可以选择电压输出或电流输出。
* 4订购时警报输出设置为3S = 2.0L / min，10S = 6.0L / min，30S = 20.0L / min。
* 30S不能选择5 1/4孔径。
* 6在100°C的水中流动时的精度。REGAL JOINT日本RGL JOINT高温水用流量传感器FS-30SC-0-B-3/8-24-A-N
-
