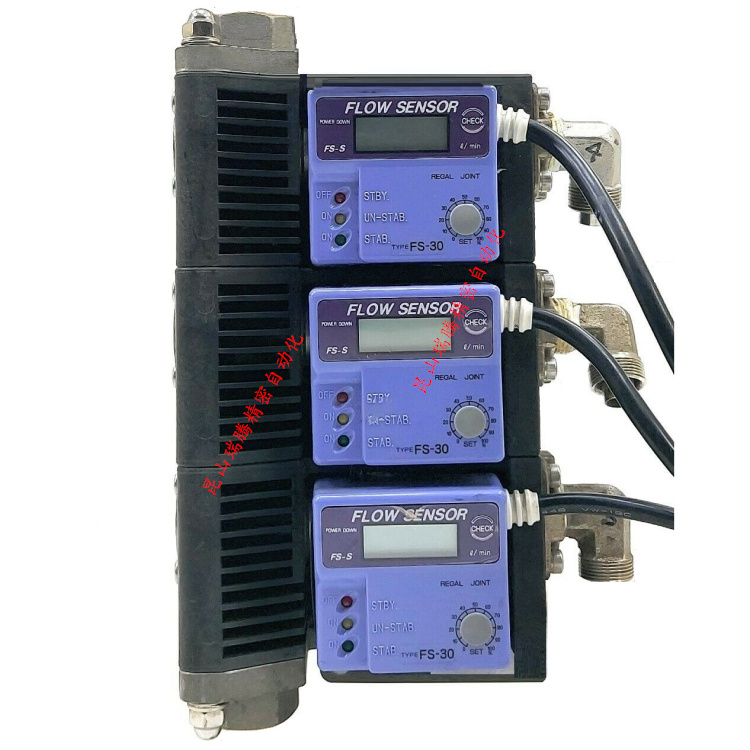

- FS-30S日本REGAL JOINT流量传感器RGL JOINT集成流量计
详细信息
品牌：日本REGAL JOINT 加工定制：否 型号：FS-30S 制作工艺：集成 输出信号：模拟型 材料：混合物 材料物理性质：导体 材料晶体结构：单晶 分辨率：±2.5％F.S FS-30S日本REGAL JOINT流量传感器RGL JOINT集成流量计日本Regal Joint
原产地: 日本
FS-30S流量传感器REGAL JOINT集成流量计
FS-30S流量传感器REGAL JOINT集成流量计
羽根車式流量計,流量センサ,流量計測,タービン式,FS-S
・コンパクトな外観設計の羽根車式流量計
・流量計測原理…
流体の流れに応じて回転する羽根車に磁石が搭載されており、その磁気をホール素子が感知します。
磁気の変化により流量が算出され、流量表示すると同時に各種信号を出力することができます。
・アラーム出力(オープンコレクタ)
・アナログ出力(電圧出力 DC0～10V)(電流出力 4～20mA)
・デジタル表示(設定流量・実流量・流れ確認・パワーダウンを液晶表示)
・3色LEDランプ[安全(緑)/注意(黄)/危険(赤)にて流量状態の安全確認]仕様表 型 式 FS-3S FS-10S FS-30S 定格流量範囲 0.5～3L/min 1.5～10L/min 5～30L/min 適用流体 工業用水/水 Max.使用圧力 1.0 MPa 流体温度 0～60℃(凍結及び結露なきこと) 周囲温度 0～40℃(凍結及び結露なきこと) 電源電圧
(ご注文時に12Vか24Vのいずれか選択)DC 12V±5% or DC 24V±10% 消費電流 Max. 20mA(電圧出力時) Max. 40mA(電流出力時) ケーブル AWM20276 6芯 / 0.2(平方ミリ) / 長さ500mm 流量表示 0.1ステップ2桁LCD 0.1ステップ3桁LCD 3点定速スクロールLCD アナログ出力
(電圧、電流はご注文時に選択)DC0～10V(電圧出力) 4～20mA(電流出力) アラーム出力 Max.負荷電流：DC100mA未満 Max.印加電圧：DC40V未満 出力モード：オープンコレクタA・Bの２出力 アラーム表示
(LED点灯)アラーム設定値をA L/minとすると 緑色：1.2×Aより上
黄色：(1～1.2)×A
赤色：A未満緑色：1.2×Aより上
黄色：(1～1.2)×A
赤色：A未満緑色：1.1×Aより上
黄色：(1～1.1)×A
赤色：A未満パワーダウン表示 電源供給×75％にて1点 点滅LCD 表示方式 数値：LCD 点灯：3色LED 認証、規格など RoHS指令(SUSアダプタ仕様のみ) シール用Oリング材質 クロロプレンゴム or フッ素ゴム オリフィス径 φ5 φ7 φ10 接液部材質 ポリアセタール・ポリアミド 接続部材質 SUS or BsBM (Niメッキ) 配管口径 Rc3/8 or Rc1/2 精 度 ±2.5％F.S 流れ方向 両方向 取り付け姿勢 自 由 質 量 約380g 保護構造 電子回路の防滴 FS-30S日本REGAL JOINT流量传感器RGL JOINT集成流量计
電気配線 ケーブル ： AWM20276 6芯 / 0.2(平方ミリ) / 長さ500mm 赤 電源+（DC 12V±5% or DC 24V±10%） 黒 電源－ 白 アナログ出力 黄 アラーム出力（A出力） 茶 アラーム出力（B出力） 緑 アラーム出力共通線 アラーム出力(A)＝オフ出力
アラーム出力(B)＝オン出力 を指します。
FS-30S日本REGAL JOINT流量传感器RGL JOINT集成流量计
-
