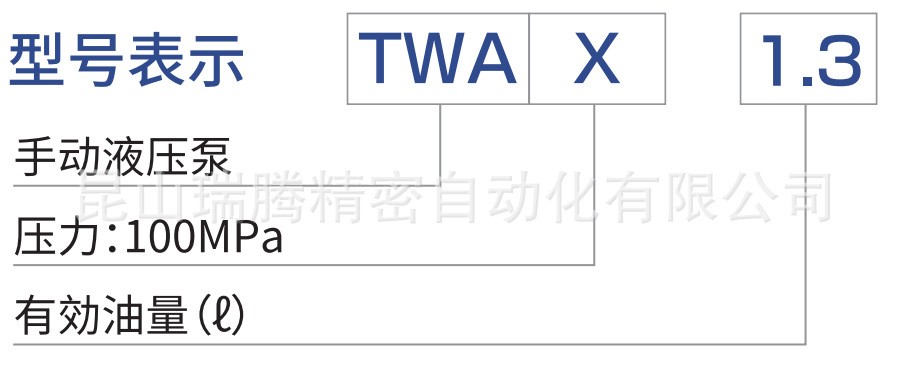

OsakaJack大阪杰克100MPa超高压手动液压泵TWAX-1.3

OsakaJack大阪杰克100MPa超高压手动液压泵TWAX-1.3

Osaka Jack手动液压泵的工作原理　
Osaka Jack手动液压泵是一种将机械能转化为压力能的液压系统的压力源。其原理：手动液压油泵通过出口压力表显示油泵输出压力。液压油流经高压油管，进入高压注剂枪推动活塞，活塞推动前端的堵漏剂，注射到堵漏夹缝内，使密封剂与夹缝形成密封空间，直到泄漏停止。
OsakaJack大阪杰克100MPa超高压手动液压泵TWAX-1.3​​​​​​​
Osaka Jack手动液压泵的结构
1．泵体部分：泵体部分主要有油泵主体、高压工作腔、低压工作腔、两个单向阀、高压阀(安全阀)、低压阀、卸载阀、两个止回阀、进口、出口等机构。

出油口处的两个钢球是止回阀，起到单向止回阀、单向输油的功能。工作完成后，松开卸载阀，压力油则流回到油箱，完成卸载任务。

高压阀可将压力控制在70MPa，超过这个压力，高压阀会起跳，使超压油流回油箱内。低压阀可将压力控制在10MPa，超过这个压力，则阀门打开，超压油流回油箱内。

　　两个单向阀同时起到防止压力回流的作用。

2．手柄：人手的动力作用在压杆上拉动栓塞作往复运动，产生压力。手柄主要由压杆、压把组成，并依靠两个销子把泵体和柱塞连接起来。

3．油室及后座：油室及后座压油的存放地方，一般是泵体圆形长筒，没有出油口、进油孔。

在后座油箱的尾部没有放气阀、注油孔和测油针。松开放气阀螺栓，可以进行放气和进气。在泵的尾座有一挂钩，提泵时锁住把手。

4．高压油管：油管是带压堵漏工具中一个非常重要的部分，起到连接枪头和泵体的作用。它的两端装有双向切断式快装接头，在堵漏现场能快速组装，同时能快速分离。高压油管与油泵分离后，两端不外漏。
