常用压力表接口螺纹规格表 美制 英制 公制
2024-11-26 14:45:31 来源：昆山瑞腾精密自动化
常用压力表接口螺纹规格表 美制 英制 公制
常常被眼花撩乱的螺牙规格搞得焦头烂额吗？
透过这篇文章就能让你学会判断出螺牙规格及挑选适合的尺寸。
螺牙是什么？
螺牙又称为「接头」、「接续」与「牙口」，是用于连接压力表与压力源的接头，其功能是确保压力源能够在*密封的情况下传送压力或介质到压力表内，因此在选择接头尺寸时必须选择符合对应表头的接头，在购买压力表或温度计时，也应一并提供接头尺寸给厂商。
在选择螺牙前必须认识的两个测量工具
1. 游标卡尺：
是工业上常见的测量仪器，可用来量测精度较高的物件，如物件的内径、外径、长度及深度。
2. 牙规：
又称做螺距规，可用来协助量测螺牙规格，只需透过牙规反覆对照并找到*咬合的尺寸即可，市售较为常见的螺牙类型为美制、英制及公制，而三种皆有专属的牙规规格。
选择螺牙四大步骤
只需要跟着以下四个步骤就能协助你挑选到较适合的螺牙尺寸

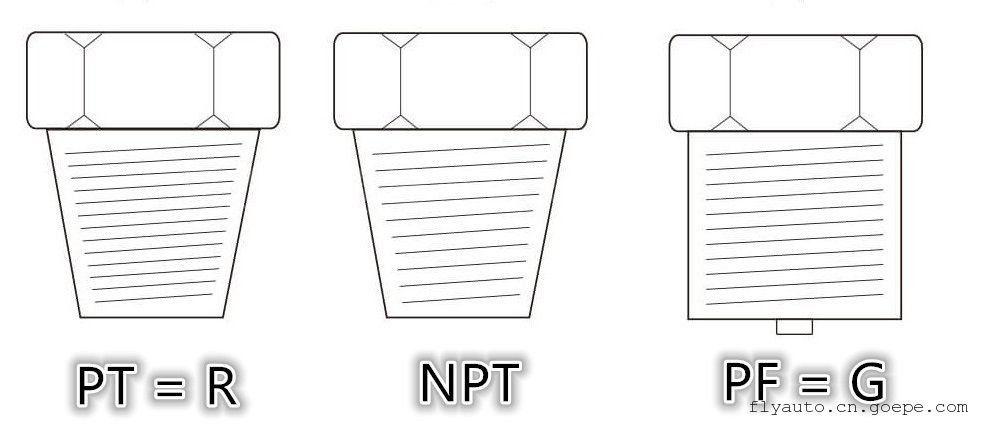

1. 辨别牙口是直螺牙还是锥螺牙：
螺纹直径渐大或渐小则为锥螺牙，直径固定不变则为直螺牙，如肉眼难以分辨则可使用游标卡尺协助测量，只需将游标卡尺夹住螺牙两端，并观测两侧的透光度，如两侧呈现三角形透光则为锥螺牙，两侧平行透光则为直螺牙。
2. 测量螺牙规格及螺距：
透过各规格（美制、英制、公制）的牙规来量测，密合度较高的即为该螺牙规格。
螺距的表示方法有两种，主要可分为公制及其他（美制及英制），公制（左图）为测量两相邻螺牙牙顶之间的距离（如两螺牙牙顶相距 1.5 mm），而美制及英制（右图）则为测量每英吋内的螺牙牙数（如：每英吋含有 14 个牙顶）
3. 确定接头尺寸：
利用游标卡尺夹住螺牙两端，即可测得接头外径的近似值，接着再表上对照较相近的值即可确定尺寸。
4. 对照螺牙规格表（直锥、螺距、尺寸）：
只需将上述测得的三个步骤对照到信息表上，便能找到较为合适的接头尺寸。
美制直螺纹
SAE = UN = UNF螺纹尺寸
螺纹
牙数基本面上的螺纹直径
（mm）牙型
角（英吋）
大径
中径
小径
5/16
24
7.938
7.249
6.792
60°
7/16
20
11.113
10.287
9.738
1/2
20
12.7
11.875
11.325
9/16
18
14.288
13.325
12.559
3/4
16
19.05
18.019
17.331
1-1/16
12
26.988
25.613
24.695
1-5/16
12
33.338
31.963
31.046
尺寸-螺距,类型
如：3/4-16 UN常用压力表接口螺纹规格表 美制 英制 公制
美制锥螺纹
NPTF＝NPT螺纹尺寸
螺纹
牙数基本面上的螺纹直径
（mm）牙型
角（英吋）
大径
中径
小径
1/16
27
7.894
7.142
6.398
60°
1/8
27
10.242
9.489
8.737
1/4
18
13.616
12.487
11.358
3/8
18
17.055
15.926
14.797
1/2
14
21.224
19.772
18.321
3/4
14
26.569
25.117
23.666
1
11.5
33.228
31.461
29.694
1-1/4
11.5
41.985
40.218
38.454
1-1/2
11.5
48.054
46.287
44.52
2
11.5
60.092
58.325
56.558
尺寸-螺距,类型
如：1/4-18 NPT常用压力表接口螺纹规格表 美制 英制 公制
英制直螺纹
BSPP = BSP = PF = G螺纹尺寸
螺纹
牙数基本面上的螺纹直径
（mm）牙型
角（英吋）
大径
中径
小径
1/16
28
7.732
7.142
6.561
55°
1/8
28
9.782
9.147
8.566
1/4
19
13.157
12.301
11.455
3/8
19
16.662
15.806
14.95
1/2
14
20.955
19.793
18.631
5/8
14
22.911
21.749
20.587
3/4
14
26.441
25.279
24.117
7/8
14
30.201
29.039
27.877
1
11
33.249
31.77
30.291
1-1/8
11
37.897
36.418
34.939
1-1/4
11
41.91
40.431
38.952
1-1/2
11
47.803
46.324
44.845
1-3/4
11
53.746
52.267
50.788
2
11
59.614
58.135
56.656
G，尺寸-螺距
如：G1/8-28常用压力表接口螺纹规格表 美制 英制 公制
英制锥螺纹
BSPT = PT = R = RC螺纹尺寸
螺纹
牙数基本面上的螺纹直径
（mm）牙型
角（英吋）
大径
中径
小径
1/16
28
7.723
7.142
6.561
55°
1/8
28
9.728
9.147
8.566
1/4
19
13.157
12.3
11.445
3/8
19
16.662
15.81
14.95
1/2
14
20.995
19.79
18.631
3/4
14
26.441
25.28
24.117
1
11
33.249
31.77
30.291
1-1/4
11
41.91
40.43
38.952
1-1/2
11
47.803
46.32
44.845
2
11
59.641
58.14
56.656
R，尺寸-螺距
如：R1/2-14常用压力表接口螺纹规格表 美制 英制 公制
公制直／锥螺纹
M螺纹尺寸
螺纹
牙数基本面上的螺纹直径
（mm）牙型
角（MM）
大径
中径
小径
M6
16
5.35
4.917
60°
M8
8
7.35
6.917
M10
10
9.35
8.917
M12
1.5
12
11.03
10.376
M14
14
13.03
12.376
M16
16
15.03
14.376
M18
18
17.03
16.376
M20
20
19.03
18.376
M22
22
21.03
20.376
M24
24
23.03
22.376
M27
227
25.7
24.835
M30
30
28.7
27.835
M33
33
31.7
30.835
M36
36
34.7
33.835
M，尺寸 x 螺距
如：M14x1.5
